典型組網應用

總部分支扁平化組網

如下圖所示，總部與分支、分支與分支之間通過SDWAN隧道互通。為了避免CPE設備的單點故障造成報文轉發中斷，總部通常采用VRRP等技術部署雙CPE。可以通過控制器部署CPE設備，以簡化網絡部署難度。站點之間SDWAN隧道支持MPLS L3VPN專線、MSTP、Internet和4G/5G等豐富的鏈路類型。

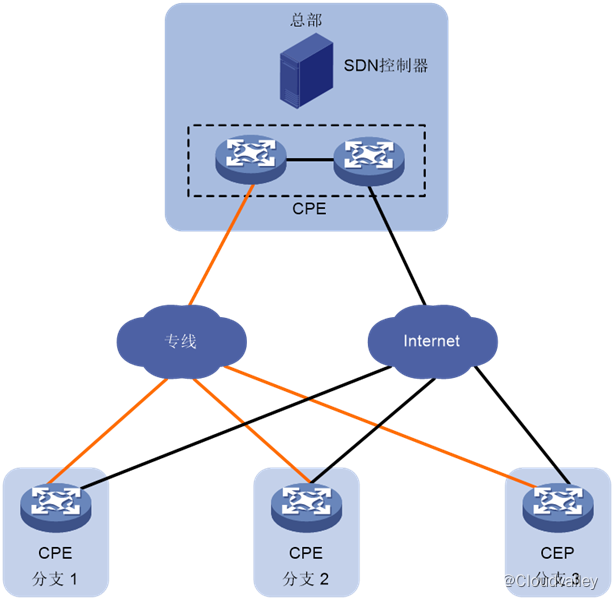

總部分支扁平化組網示意圖

多總部分支扁平化組網

如下圖所示，在多總部的組網中，總部與總部、總部與分支、分支與分支之間通過SDWAN隧道互通。為了避免CPE設備的單點故障造成報文轉發中斷，總部通常采用VRRP等技術部署雙CPE。站點之間SDWAN隧道支持MPLS L3VPN專線、MSTP、Internet和4G/5G等豐富的鏈路類型。

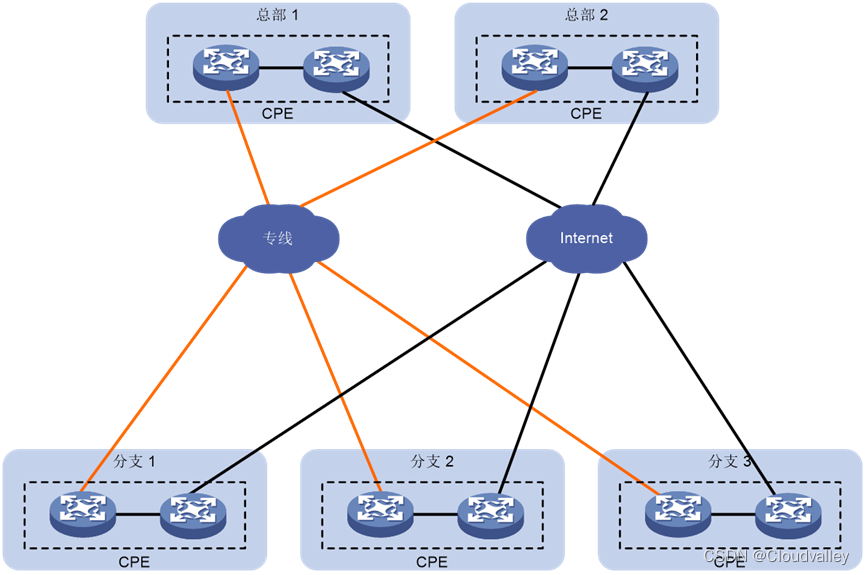

多總部分支扁平化組網示意圖

分層組網

如下圖所示，此組網一般用于大型企業網中存在區域匯聚的場景中。按照分支與匯聚層之間部署專線、匯聚層與總部之間部署專線的方式分層組網可以節省跨省專線成本。站點之間SDWAN隧道支持MPLS L3VPN專線、MSTP、Internet和4G/5G等豐富的鏈路類型。

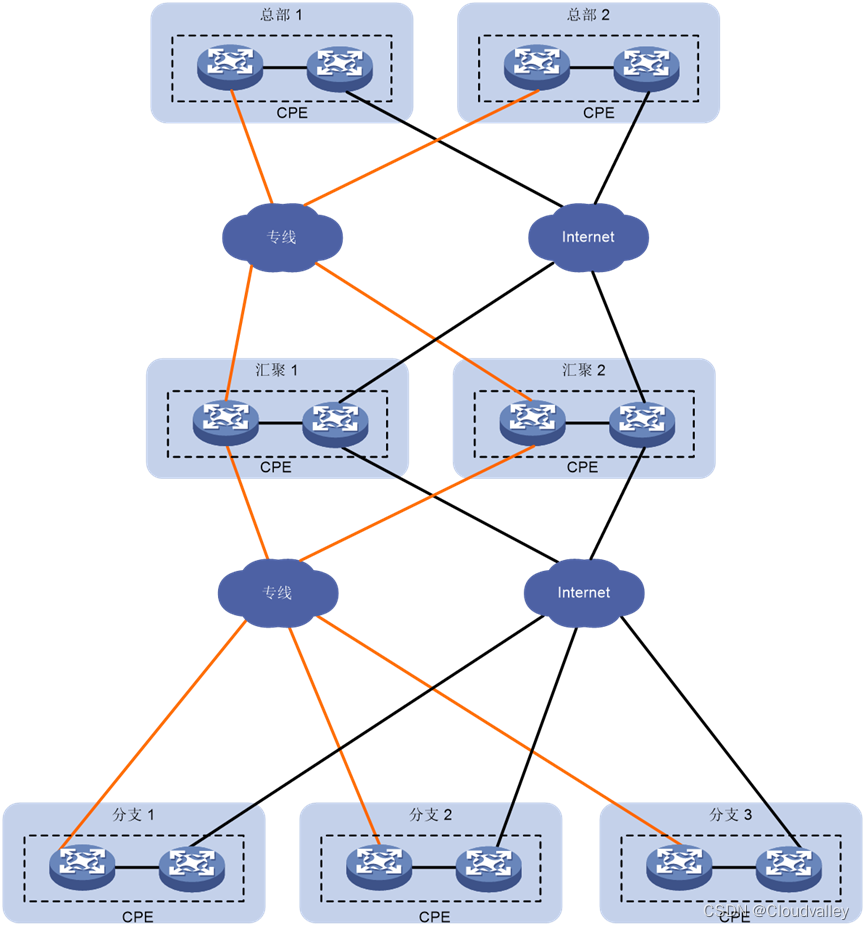

分層組網示意圖

云管理組網

如下圖所示，此組網適用于中小運營商。運營商提供SDWAN運維管理服務和用戶側CPE設備租用服務，且提供統一的控制器為多個企業提供SDWAN服務。企業作為租戶，租用運營商提供的SDWAN服務（自購/租用設備+SDWAN軟件），企業租戶可以管控本企業范圍內所有站點的SDWAN業務，但是無法看到其他租戶的業務。

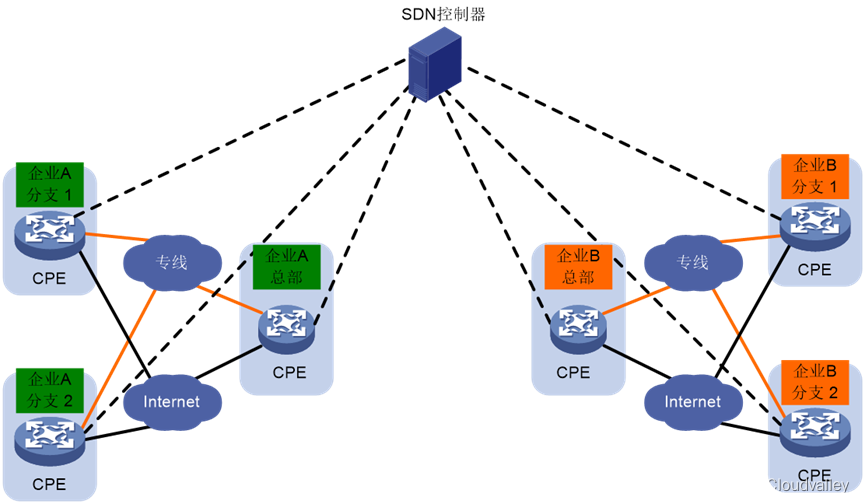

云管理組網示意圖

運營商POP點組網

·     在運營商/MSP（Managed Service Provider，托管服務提供商）的骨干網邊緣部署POP點（Point Of Presence，網絡服務提供點），在POP點里部署SDWAN服務以接入企業站點。POP點網關之間基于骨干網實現overlay互聯，不同地域的POP點之間組成一個POP骨干網絡。

·     通過SDN控制器和因特網鏈路或本地低成本專線，在企業分支站點CPE和POP點網關間部署SDWAN隧道，從而將企業分支站點的流量引入運營商POP點網絡，借助跨地域互聯的POP骨干網絡，實現跨地域站點之間的低成本高品質互聯。

·     運營商通過將POP點網絡與SDWAN技術結合，為跨域跨國訪問用戶提供了一種優質、低價、可快速部署、有保障的新類型的“廣域網”和運營級的SDWAN服務。

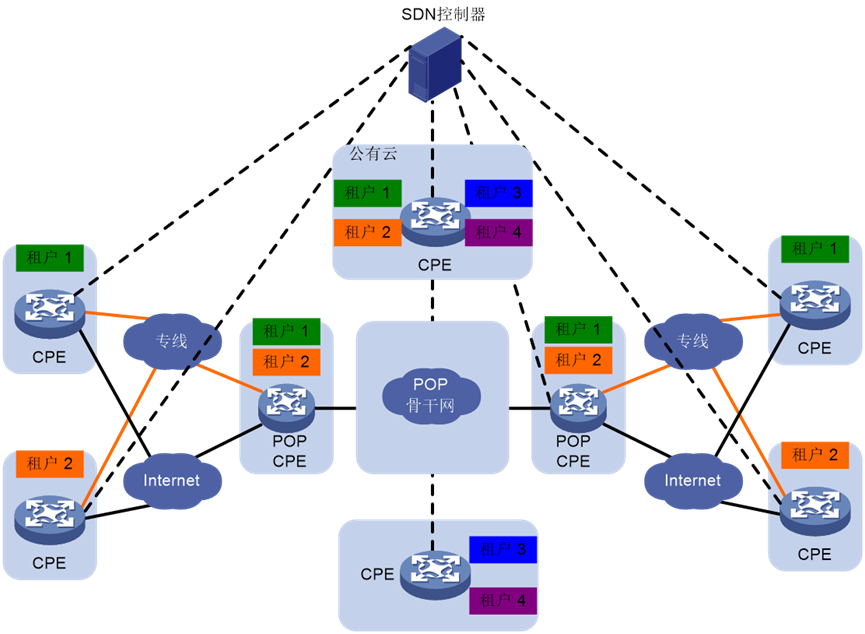

運營商POP點組網示意圖

運營商POP點分層組網

如下圖所示，此組網一般用于跨國或跨地區POP組網場景中。運營商POP點按地域分隔成不同區域，不同區域的POP點網關需通過專門的區域互通POP網關才能互通。

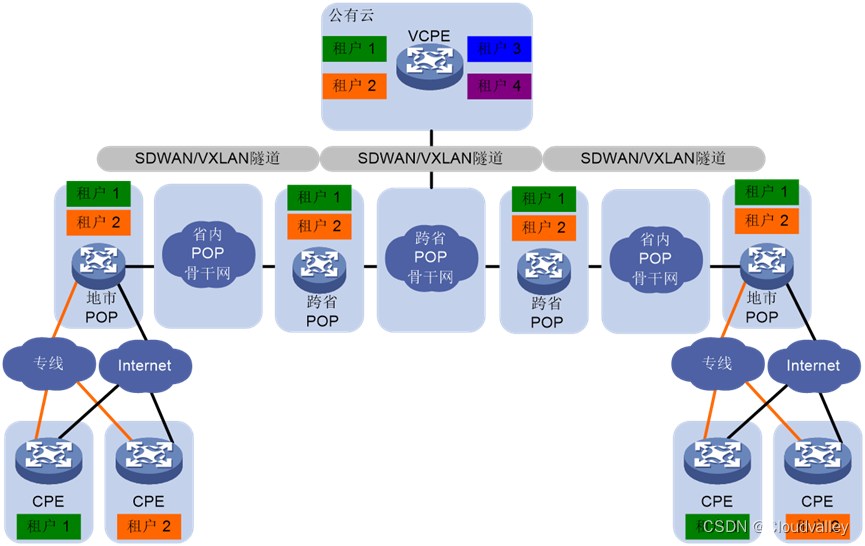

 運營商POP點分層組網示意圖
